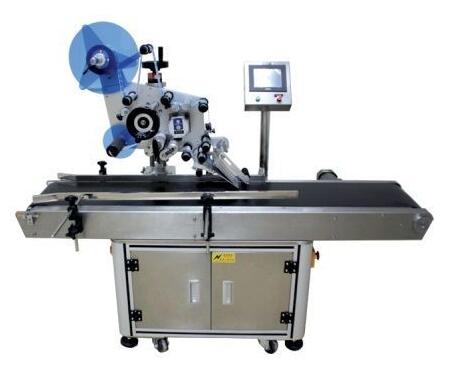

XRH-TBA-113A全自動平面貼標機

一、功能描述

    適用于在各種物品的上平面貼標簽或不干膠膜，如書本、文件夾、盒子、紙箱等，更換覆標機構可適用于不平整表面貼標，廣泛應用于大件產品的平面貼標，規格范圍大的平面類物體貼標。

    可選配打碼機或噴碼機到貼標頭，可實現在標簽上打印生產日期、批號和噴印條碼等信息。

    可選配噴碼機到輸送帶，可實現貼標前或貼標后在產品上噴印生產日期、批號、條碼等信息。

    全自動平面貼標機可單獨使用，也可接包裝流水線使用。

二、工作原理

2.1核心工作原理：傳感器檢測到產品經過，傳回信號到貼標控制系統，信號經過PLC處理后，在適當時刻送出標簽貼附在產品設定位置上，產品流經覆標裝置，標簽被覆牢固，一張標簽的貼附動作完成。

2.2操作過程：放產品（可接流水線）—>產品輸送（自動實現）—>產品糾正（自動實現）—>產品檢測（自動實現）—>貼標（自動實現）—>覆標（自動實現）—>收集已貼標產品。

三、適用范圍

3.1適用標簽：不干膠標簽，不干膠膜，電子監管碼，條形碼等。

3.2適用產品：要求在平面、大弧度面上貼附標簽或膜的產品。

3.3應用行業：廣泛應用于印刷、文具、食品、日化、電子、醫藥、等行業。

3.4應用實例：書本平面貼標、文件夾貼標、包裝盒子貼標、板材貼標等。

四、產品特點

4.1適用范圍廣，可滿足產品寬度30mm～350mm的產品平面貼標和不干膠膜，更換覆標機構可滿足不平整表面貼標；

4.2貼標精度高，細分步進電機或伺服電機驅動送標，送標精準；標帶繞行糾偏機構設計，保證標簽牽引過程中不左右偏移；偏心輪技術應用于牽引機構，牽引標簽不打滑，確保出標精準；

4.3堅固耐用，采用三桿調整機構，充分利用三角形的穩定性，整機堅實耐用；

4.4穩定性高，松下PLC+松下觸摸屏+松下針形電眼+德國勞易測標簽電眼組成的高級電控系統，支持設備7×24小時運轉；

4.5調整簡單，設計6自由度可調調整座，不同產品之間的轉換變得簡單、省時；

4.6應用靈活，可單機生產或接流水線生產，生產現場布局簡單；

4.7智能控制，自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，防止漏貼和標簽浪費；

4.8觸摸屏操作界面，全中文注釋和完善的故障提示功能，各種參數調整簡單快捷，操作方便；

4.9功能強大，具有生產計數功能，省電功能，生產數設定提示功能，參數設置保護功能，方便生產管理；

4.10可選配功能和部件：

①熱打碼/噴碼功能；

②自動收料功能（結合產品考慮）；

③自動上料功能（結合產品考慮）；

④增加貼標裝置；

⑤其他功能（按客戶要求訂做）

五、技術參數

5.1適用產品尺寸（長×寬×高/厚）：

長：40mm～400mm

寬：40mm～200mm

厚：0.2mm～150mm

5.2貼標精度（mm）：±1mm

5.3貼標速度（pcs/min) ：50～200pcs/min

5.4重量（kg）：約180kg

5.5頻率（HZ）：50HZ

5.6電壓（V）：220V

5.7功率（W）：950W

5.8設備外形尺寸（mm）（長×寬×高）：1600×780×1400
