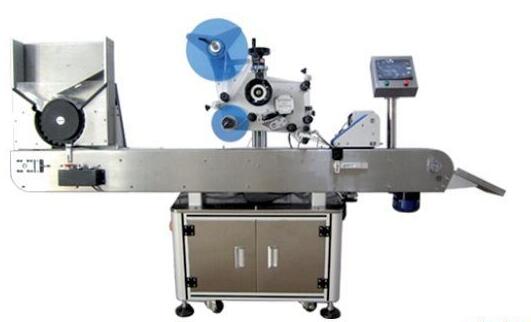

XRH-TBA-219A全自動圓瓶貼標機

一、功能描述

全自動臥式圓瓶貼標機屬于圓瓶貼標機，適用于站立不穩的圓柱形物體圓周、半圓周的貼標，采用臥式傳送、臥式貼標的方式，增加穩定性，提高貼標效率。 可選配打碼機或噴碼機到貼標頭，可實現在標簽上打印生產日期、批號和噴印條碼等信息。 可選配噴碼機到輸送帶，可實現貼標前或貼標后在產品上噴印生產日期、批號、條碼等信息。該機也適用于流水線生產。

二、工作原理

2.1核心工作原理：分瓶輪將產品分開，放到輸送帶上，傳感器檢測到產品經過，傳回信號到貼標控制系統，在適當位置控制 系統控制相應電機送出標簽并貼附在產品待貼標位置上，產品流經覆標裝置，覆標帶帶動產品轉動，標簽被滾覆，一張標簽的貼附動作完成。

2.2操作過程：放產品（放于落料箱內）—>分開產品并攤開到輸送鏈滾筒中間—>產品輸送—>產品檢測—>貼標—>覆標—> 收集已貼標產品。

三、適用范圍

3.1適用標簽：不干膠標簽、不干膠膜、電子監管碼，條形碼等。

3.2適用產品：要求圓周面或小圓錐面上貼附標簽或膜的小產品。

3.3應用行業：廣泛應用于醫藥、化妝品、電子、五金、塑膠等行業。

3.4應用實例：固體膠瓶貼標、口服液瓶貼標、筆桿貼標、唇膏貼標等。

四、產品特點

4.1高速，采用側臥式滾筒輸送機構，輸送鏈傾斜，瓶子自動導正，輸送貼標穩定。貼標速度高達400瓶/分鐘， 節省大量人力物力；

4.2破瓶率低，應用柔性分瓶技術和柔性覆標技術，分瓶貼標順暢，破瓶率低于十萬分之一；

4.3貼標質量?jī)?yōu)，采用標帶繞行糾偏技術，標簽頭尾對貼重合度高；搓滾式覆標，貼標平整、無皺褶、無氣泡， 提升包裝質量；

4.4穩定性高，松下PLC+松下觸摸屏+松下針形電眼+德國勞易測標簽電眼組成的高級電控系統，支持設備7×24小時高速 運轉；

4.5智能控制，自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，防止漏貼和標簽浪費；

4.6堅固衛生，主要采用不銹鋼和高級鋁合金制造，符合GMP生產規范，結構牢固，美觀大方；

4.7具有故障報警功能，生產計數功能，省電功能，生產數設定提示功能，參數設置保護功能，方便生產管理；

4.8可選配功能：

①熱打碼/噴碼功能；

②自動收料功能（結合產品考慮）；

③自動上料功能（按客戶要求訂做）。

五、技術參數

下為標準機型技術參數，其他特殊要求和功能，可量身訂做

5.1適用產品直徑（針對圓瓶）： 外徑φ10mm～25mm ；

5.2貼標精度：±1mm ；

5.3貼標速度（pcs/min) ：150～400pcs/min；

5.4重量：約200kg ；

5.5頻率（HZ）：50HZ ；

5.6電壓（V）：220V ；

5.7功率（W）：1470W ；

5.8貼標設備的外形尺寸（長×寬×高）：2020×650×1450 。
